עיצוב שילוט חוץ ופנים | משכן לתרבות אנדלוסיה ולפיוט, אשדוד

עיצוב שילוט למשכן לתרבות אנדלוסיה ולפיוט באשדוד החל בשלב התכנון המוקדם של המבנה. המטרה הייתה לגבש מערכת שילוט חוץ ופנים שתשתלב באדריכלות ותאפשר התמצאות ברורה למבקרים, לעובדים ולמשתמשי המבנה.

התכנון כלל את אזורי הכניסה והמבואה, הקומות והפונקציות השונות במבנה, וכן את השטחים החיצוניים. לצד שלטי ההכוונה והזיהוי נדרש לתת מענה גם לשילוט חדרים, מספרי קומות, פיקטוגרמות ושילוט בטיחות.

בשלב הראשון לא עוצבו השלטים כפריטים נפרדים. הוגדרה מערכת: סוגי השלטים, מיקומם, הגדלים, שיטת ההצבה והקשר ביניהם. רק לאחר מכן ניתן היה לפתח את השפה הגרפית והחומרית של השילוט.

מערכת שילוט טובה צריכה להתחיל מהמבנה ומהאופן שבו אנשים משתמשים בו. לכן תכנון השילוט נבחן מול תנועת המשתמשים, הכניסות, המעברים, המעליות, חדרי המדרגות והפונקציות המרכזיות.

המטרה היא שעיצוב שילוט יהיה ברור ונגיש, אך גם שלא יהפוך לגורם זר בתוך החלל. הגדלים, המיקומים, החומרים ושיטות ההתקנה צריכים להתאים לאדריכלות ולתנאים שבהם השלט יוצב.

בפרויקט עיצוב שילוט זה התכנון המוקדם שימש בסיס להמשך העבודה: מהגדרת פרוגרמת השילוט ותוכנית המיקומים, דרך פיתוח אבות הטיפוס ועד להכנת המפרט הטכני.

השלב הראשון בתכנון היה מיפוי צרכי ההתמצאות במבנה ובסביבתו. לפני קביעת העיצוב נבחנה תנועת המשתמשים: מהכניסה למבנה, דרך המבואה והמעברים, ועד לאולמות, לחדרים, למעליות ולחדרי המדרגות.

בהתאם לכך הוגדרה פרוגרמת השילוט — אילו סוגי מידע נדרשים, היכן הוא צריך להופיע ובאיזה שלב של התנועה המשתמש צריך לקבל אותו.

הכניסה והמבואה הן נקודות ההתמצאות המרכזיות של המבנה. כאן נדרש שילוט זיהוי והכוונה שיאפשר למבקר להבין במהירות את מבנה המקום ואת הכיוון אל הפונקציות המרכזיות.

באזור המבואה תוכנן גם שילוט ייעודי לחדרים ולאולמות. לדוגמה, אחד מאבות הטיפוס שהוגדרו הוא שלט חדר ריבועי בגודל 15×15 ס”מ, עם אייקון קווי וטקסט.

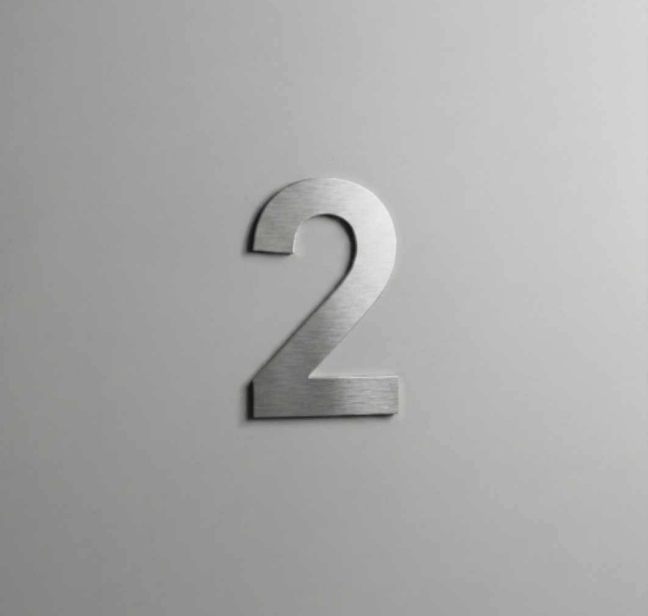

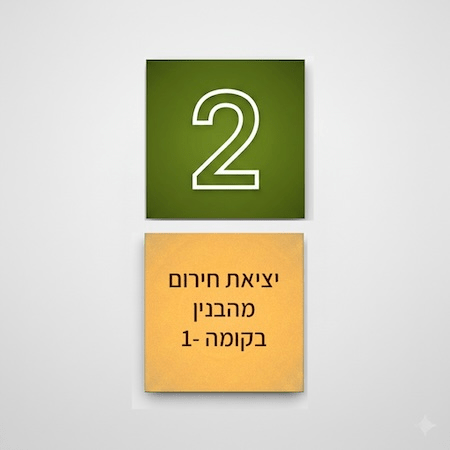

מערכת השילוט הפנימית נדרשה לתת מענה גם לקומות ולפונקציות השונות במבנה. במסגרת הפרוגרמה נכללו סימון חדרים, הכוונה, מספרי קומות ופיקטוגרמות עבור שירותים, מעליות וחדרי מדרגות.

ההפרדה בין סוגי המידע מאפשרת לבנות מערכת עקבית: שלט זיהוי במקום שבו המשתמש צריך לזהות יעד, ושלט הכוונה במקום שבו עליו לקבל החלטה לגבי המשך הדרך.

לצד השילוט המיועד למבקרים נדרש לתת מענה לשילוט בטיחות ותפעול. מדובר בשלטים עבור חדרי מדרגות, דלתות אש, מערכות וכיבוי אש ואלמנטים טכניים במבנה.

שילוט זה אינו חלק מהשפה הגרפית בלבד. הוא צריך לעמוד בדרישות התפעוליות והבטיחותיות ולהשתלב במערכת הכללית של המבנה.

התכנון אינו מסתיים בכניסה לבניין. מערכת ההתמצאות צריכה להתחיל כבר בסביבת המבנה ולהמשיך באופן רציף אל הכניסות והאזורים השונים.

בחניון נדרש להבחין בין תנועת כלי הרכב לתנועת הולכי הרגל ולסמן את הכניסות, היציאות, המעליות, חדרי המדרגות ומספרי הקומות. בנוסף נבחנת חלוקה ברורה של אזורי החניה והאמצעים הגרפיים הנדרשים להתמצאות.

כך נבנית מערכת אחת, שבה עיצוב שילוט החיצוני, השילוט בחניון והשילוט בתוך המבנה ממשיכים זה את זה ומייצרים רצף התמצאות ברור.

לאחר הגדרת צרכי השילוט והמיקומים, עבר התכנון לפיתוח אבות הטיפוס של עיצוב שילוט הפנים. המטרה הייתה ליצור מערכת שיכולה לתת מענה לסוגים שונים של מידע, תוך שמירה על שפה גרפית וחומרית אחידה.

המערכת כוללת שלטי חדרים, שלטי הכוונה, מספרי קומות ופיקטוגרמות, לצד שילוט בטיחות ותפעול. לכל סוג שלט הוגדר מבנה המתאים לתפקידו ולמקום שבו הוא מוצב.

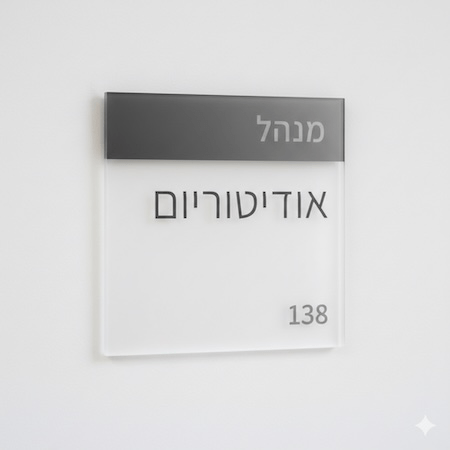

אחד מאבות הטיפוס הוא שלט חדר ריבועי בגודל 15×15 ס”מ, המיועד לאולם ולמבואה בקומה 2. השלט תוכנן בעל פינות מעוגלות, עם אייקון קווי וטקסט בגופן סנס־סריפי, כאשר הקומפוזיציה ממורכזת על גבי השלט.

הפתרון מבוסס על פרספקס לבן או פרוסט בעובי 10 מ”מ, עם אפשרות לפרספקס שקוף ובגב ויניל בהתזת חול. ההתקנה מתבצעת בהצמדה לקיר עם הרחקה קלה של 2–3 מ”מ וגב נסתר.

הפרטים האלה אינם רק החלטות חומריות. עובי השלט, הרחקתו מהקיר, פינותיו ושיטת ההתקנה יוצרים יחד את המראה והנוכחות של המערכת בחלל.

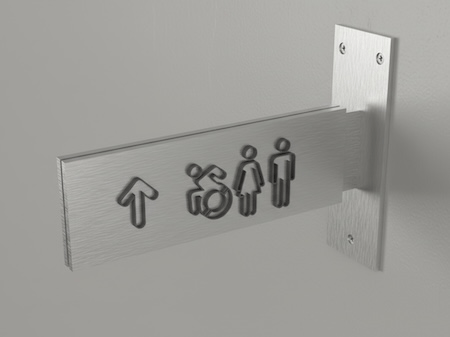

השימוש באייקונים קוויים מאפשר לזהות פונקציות מרכזיות במהירות ולצמצם את התלות בטקסט. הפיקטוגרמות מיועדות בין היתר לסימון שירותים, מעליות וחדרי מדרגות.

הטיפוגרפיה, האייקונים והמרווחים ביניהם נבחנים כמערכת אחת. כך ניתן לשמור על עקביות גם כאשר מידות השלטים והמידע המופיע בהם משתנים.

לצד עיצוב שילוט לזיהוי נדרשו פתרונות לסימון הקומות ולהכוונה בין אזורי המבנה. כאן השלט אינו רק מציין יעד אלא מסייע למשתמש לקבל החלטה לגבי המשך התנועה.

הגדרת סוגי השלטים בשלב מוקדם מאפשרת להתאים לכל אחד מהם את המידה, כמות המידע ואופן ההצבה, במקום לנסות לפתור את כל המצבים באמצעות דגם אחד.

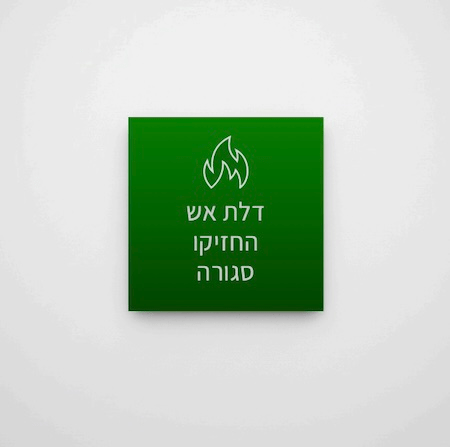

מערכת השילוט הפנימית כוללת גם עיצוב שילוט בטיחות ותפעול עבור ארונות ומערכות, ארונות כיבוי אש, דלתות אש ופאנל כבאים.

שלטים אלה נדרשים להיות ברורים ונגישים, אך גם להשתלב ככל האפשר במערכת הכוללת של המבנה.

העיקרון המנחה בשלב זה הוא יצירת מערכת ולא אוסף של שלטים. כל דגם צריך לעבוד בפני עצמו, אך גם להיות מזוהה כחלק מאותה מערכת.

הגדרה מוקדמת של אבות הטיפוס מאפשרת בהמשך להכין מפרטי ביצוע, שרטוטים ותוכניות מיקומים, ולבסס את המעבר מתכנון ועיצוב לייצור ולהתקנה.

החניון הוא נקודת המפגש הראשונה של חלק מהמבקרים עם המבנה. לכן עיצוב שילוט בו מתחיל בתנועת המשתמשים ובצורך שלהם להבין היכן הם נמצאים ולאן עליהם להגיע.

המטרה היא ליצור רצף ברור: מהכניסה לחניון, דרך נתיבי הנסיעה והחניה, ועד למעליות, לחדרי המדרגות ולכניסות למבנה.

עיצוב שילוט בחניון צריך לתת מענה לשתי תנועות שונות. הנהג זקוק להכוונה מהירה תוך כדי נסיעה, ואילו הולך הרגל צריך לזהות את הדרך מהחניה אל היעד שלו.

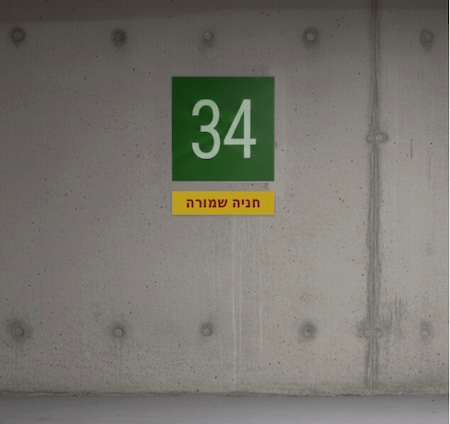

לכן הפרוגרמה כוללת בין היתר שילוט בכניסות לחניון, הכוונה לכניסות וליציאות, סימון מעליות וחדרי מדרגות, מספרי קומות וסימון חניות נגישות.

אחד העקרונות בתכנון עיצוב שילוט החניון הוא יצירת הבחנה ברורה בין האזורים השונים. לשם כך נבחנים המפלסים, שורות החניה והאלמנטים הקבועים בחניון — עמודים, קירות וגרעיני המעליות.

האפיון הגרפי אינו מוגבל לשלטים. הוא יכול להמשיך אל עמודי החניון, הקירות ואף אל רצפת החניון באמצעות סימונים וצביעה ייעודית.

בחניון השילוט צריך להיות בולט מספיק כדי להיקלט בזמן קצר, אך לא ליצור עומס של מידע. לכן המיקום, גודל האותיות, הניגודיות והחזרה על סימנים מרכזיים חשובים לא פחות מעיצוב השלט עצמו.

במובן הזה, החניון הוא דוגמה טובה לעיקרון שמנחה את התכנון כולו: קודם מגדירים כיצד המשתמש נע במרחב, ורק אחר כך מעצבים את אמצעי ההתמצאות.

לאחר שהוגדרו נתיבי התנועה, המפלסים והיעדים המרכזיים, ניתן לפתח את השפה הגרפית של החניון ולחבר אותה למערכת השילוט של המבנה.

כך נוצרת המשכיות בין השטח החיצוני, החניון והמבנה עצמו — מערכת אחת שמלווה את המשתמש לאורך כל הדרך.

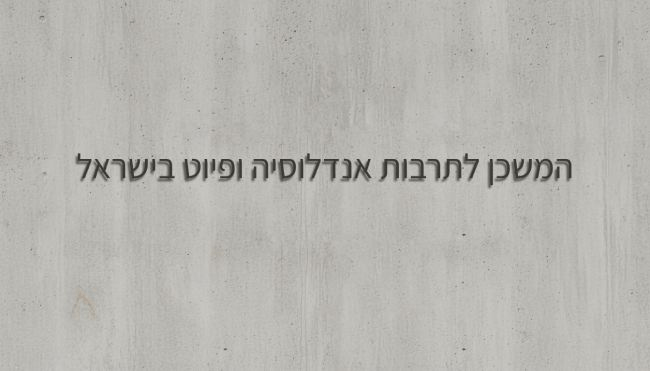

שילוט החוץ הוא נקודת המפגש הראשונה בין המבקר, המרחב והבניין. הוא נדרש להיות בולט וברור מספיק כדי להיקלט ממרחק, אך בו בזמן להשתלב בסביבה האדריכלית ולא להתחרות בה.

תכנון נכון מתחיל בהבנת תנועת המשתמשים במרחב: צירי הגישה, נקודות הכניסה, תנועת כלי הרכב והולכי הרגל, והמרחקים שבהם נדרש לזהות את היעד ולקבל החלטת ניווט. בהתאם לכך נקבעים מיקום השלט, מידותיו, גובה ההצבה, כיוון הפנייה, גודל הטקסט וההיררכיה הגרפית.

עיצוב שילוט חוץ אינו חייב להיות גדול כדי להיות נוכח. הנראות שלו נקבעת בראש ובראשונה על ידי המיקום, זווית הצפייה, המרחק מהמשתמש והניגודיות מול הרקע.

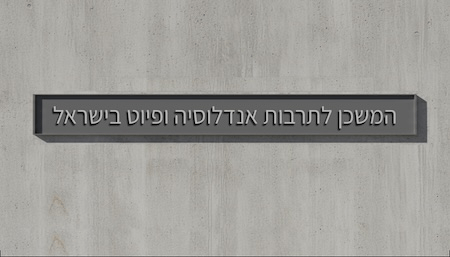

טוטמים, שלטי כניסה, שלטי הכוונה ודגלונים מתוכננים כחלק ממערך אחד, כך שכל אלמנט ממלא תפקיד ברור בתוך רצף ההתמצאות. במקומות שבהם נדרשת נוכחות גבוהה במיוחד, השילוט יכול להפוך גם לאלמנט מזהה ולנקודת ציון במרחב.

עיצוב שילוט חוץ צריך להעביר מידע במהירות. לכן ההיררכיה בין שם המקום, היעד, החץ, הסמל והמידע המשלים חייבת להיות ברורה כבר במבט ראשון.

המערכת מתוכננת בהתאם לתנועת המשתמשים — החל מצירי הגישה החיצוניים, דרך הכניסות והפיתוח ועד לחניונים ולמבואות. כך נוצרת שרשרת הכוונה רציפה, המאפשרת למשתמש להבין היכן הוא נמצא, לאן עליו להגיע ומהו כיוון התנועה הנכון.

השילוט הוא חלק מהמרחב הבנוי ולכן חומרי הגלם, הצבע, המידות, פרטי החיבור ואופן ההצבה צריכים להתייחס לשפה האדריכלית של הפרויקט.

התכנון כולל התאמה לחזיתות, לחיפויים, לריצוף, לפיתוח הנופי ולתשתיות הקיימות, תוך בחינת אופן ההתקנה והיחסים בין השלט לבין סביבתו. המטרה אינה להסתיר את השלט, אלא ליצור מערכת שבה השילוט והאדריכלות פועלים יחד.

מערכת שילוט חוץ טובה מאפשרת להשתמש בשפה עיצובית אחידה במגוון תצורות: שלטים צמודי קיר, טוטמים, שלטים עומדים, דגלונים, שלטי כניסה ושלטי הכוונה.

האחידות אינה מחייבת שכל השלטים יהיו זהים. היא נוצרת באמצעות מערכת עקבית של טיפוגרפיה, צבע, חומר, פרופורציות, סמלים ופרטי התקנה — המאפשרת לכל סוג שלט להתאים לתפקיד ולמיקום שלו.

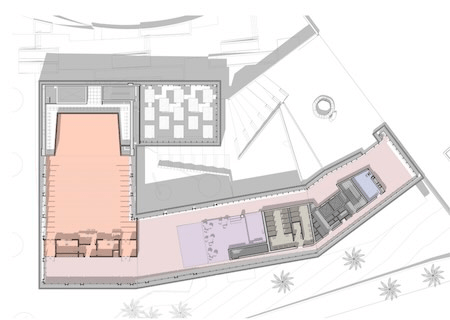

לפני עיצוב השלטים נדרש להבין את המרחב שבו הם יוצבו. סכמה ופרוגרמת שילוט על גבי התכניות מאפשרות לבחון את רצף ההכוונה, לזהות נקודות שבהן נדרש שילוט ולתאם את מיקומו עם התכנון האדריכלי.

בהמשך ניתן לפתח אבות טיפוס, להכין מפרטי ביצוע ולבחון מוקאפ באתר. תהליך זה מאפשר לוודא שהשילוט אינו רק נכון על הנייר, אלא עובד בפועל — מבחינת נראות, קריאות, פרופורציות, חומריות והשתלבות בסביבה.

הבחירה הסופית של חומר, עובי, גמר ושיטת ייצור תיקבע לכל אב־טיפוס במסגרת מפרט הביצוע, בהתאם למיקום השלט, תנאי הסביבה, מידת החשיפה, דרישות התחזוקה והקשר לחומרי האדריכלות.

בחירת החומרים ושיטות הייצור של מערכת השילוט אינה עניין טכני בלבד. החומר, עובי האלמנט, אופן החיבור, הגמר והתקנת השלט משפיעים ישירות על המראה, העמידות ועל מידת השתלבותו של השילוט בסביבה האדריכלית.

המערכת תתבסס על מתכת צבועה, מתכת מוברשת ואלמנטים אקריליים, בהתאם לסוג השלט, למיקום ולדרישות העמידות. שילוב החומרים יאפשר ליצור שפה אחידה, אך גם להבחין בין סוגי השילוט השונים.

מתכת צבועה תשמש כחומר המרכזי באלמנטים החיצוניים. ניתן להשתמש בפח מכופף או בפרופילי מתכת ליצירת גופים, מסגרות, עמודים וטוטמים. הצביעה תבוצע בצבע אבקה בתנור, לקבלת גמר אחיד ועמיד בתנאי חוץ.

מתכת מוברשת תשמש כאלמנט משלים בפרטים ובחלקים הדורשים מראה מדויק ומעודן יותר. השימוש בה יאפשר ליצור ניגוד חומרי עדין בין המשטחים הצבועים לבין פרטי המתכת.

אקריל / פרספקס ישמש בהתאם לצורך ליצירת משטחים גרפיים, אותיות ואלמנטים בעלי שקיפות, פרוסט או הארה. במקרים מתאימים ניתן לשלב הדפסה דיגיטלית או ויניל כחלק מהשפה הגרפית.

שיטות הייצור ייבחרו בהתאם לאופי האלמנט: חיתוך CNC או לייזר, כיפוף, ריתוך, כרסום, חריטה והדפסה, תוך העדפה לפרטי חיבור נקיים, מינימום מחברים גלויים ומבנה המאפשר תחזוקה והחלפת רכיבים בעת הצורך.

באלמנטים המורכבים ממספר חלקים תישמר עקרונית גישה מודולרית: חלקי המערכת יתוכננו כיחידות נפרדות הניתנות לייצור, הרכבה, החלפה ותחזוקה. חיבורים כגון ספייסרים, מחברים וברגים יהיו חלק מהשפה העיצובית ולא פתרון טכני שמתווסף אליה בדיעבד.
